摇摆筛

YBS800,YBS1000,YBS1200 ,YBS1600,YBS2000,YBS2500

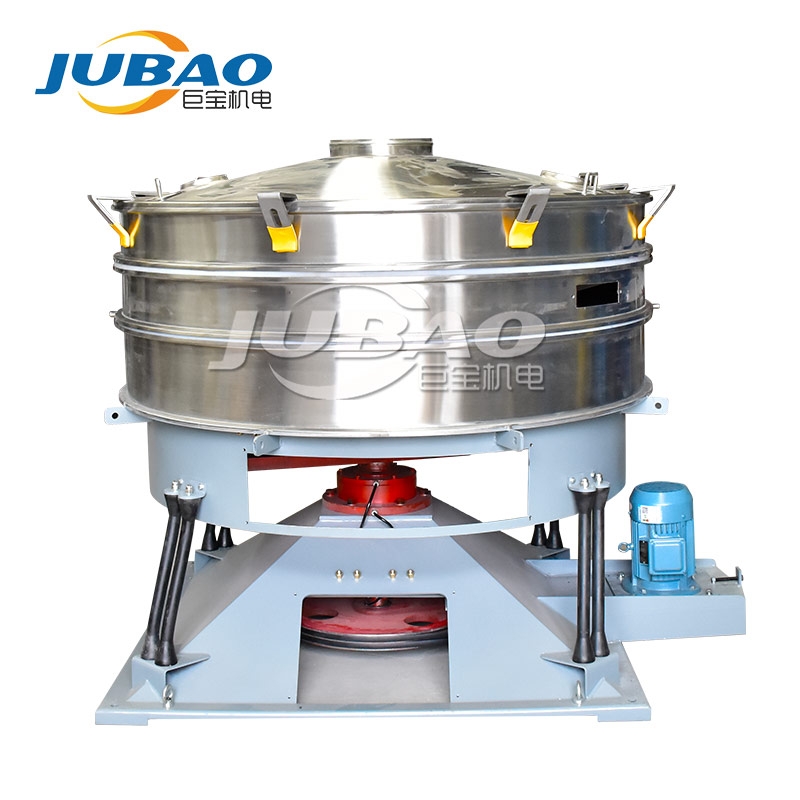

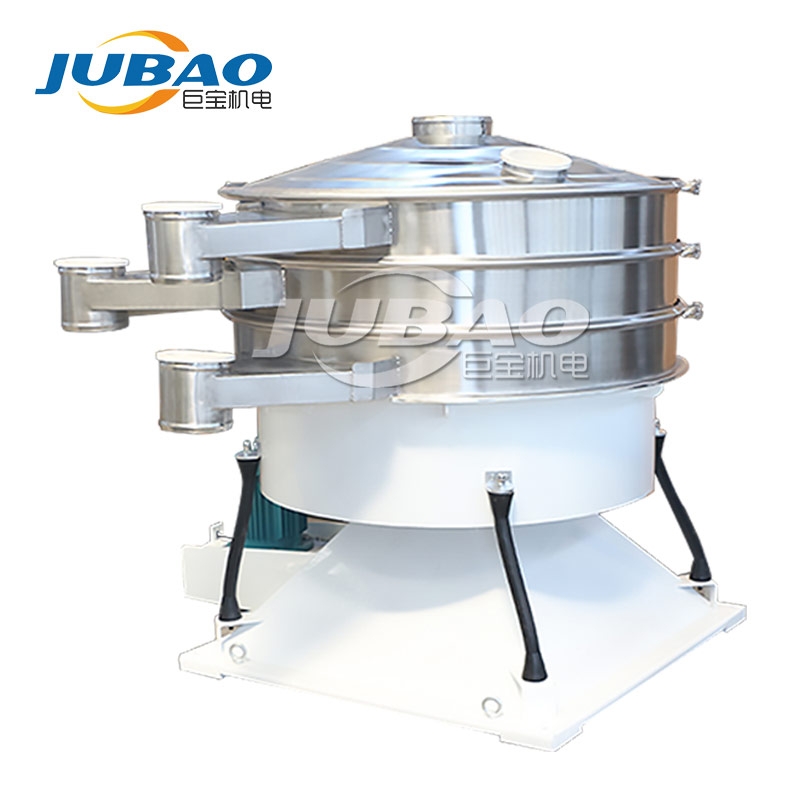

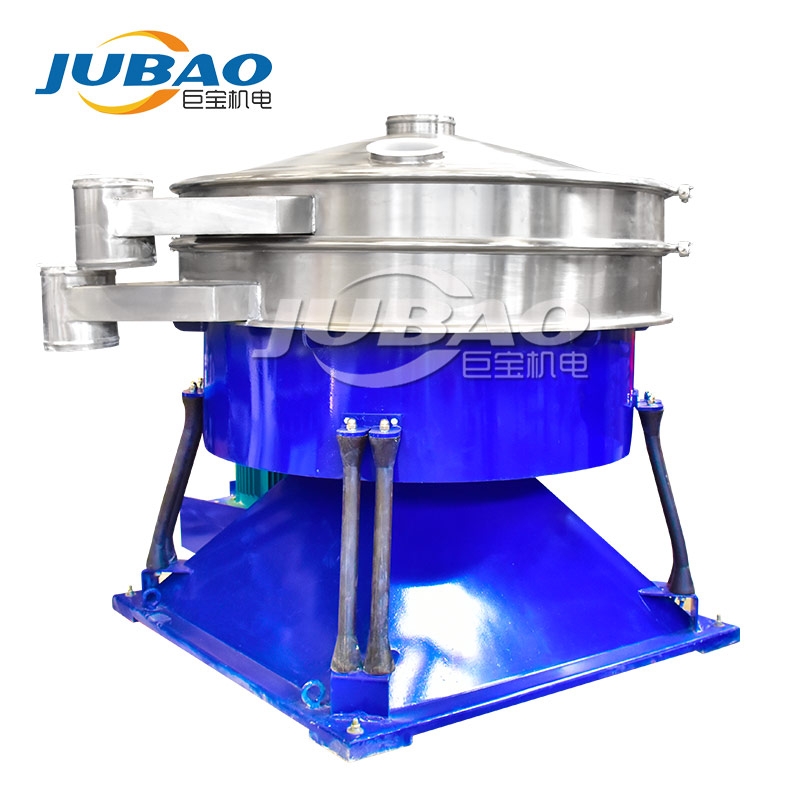

圆形摇摆筛是一种多用途新型筛分设备,是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,是目前有效的模拟人工筛分作业的矿用筛分设备,其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍,特别适合难以处理的物料,既可用于干式筛分,也可用于湿式筛分。
功能特点
技术参数
其他


摇摆筛产品介绍

摇摆筛又称摆动筛是筛分设备厂家巨宝生产一种大产量,高精度的筛分设备。为一些特殊物料设计的一种筛分设备。
摇摆筛简单的筛分是双眼注视双手筛分,摇摆筛就是对此的机械模拟。它是目前模拟了人工筛分运动原理。

摇摆筛筛分精度高达到95%以上,效率高、筛网寿命均是常规筛分设备的5-10倍,产量也是普通筛分设备的3-5倍。符合所有精细与超细范围的粉末与微粒状物料,特别适合于难以处理及高产量的物料。

摇摆筛的优势

1.摇摆筛效率高、设计精巧耐用,任何粉类、不规则形状颗粒均可筛分;
2.摇摆筛筛面安装清网装置,解决堵塞问题;
3.摇摆筛网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm;
4.摇摆筛杂质、粗料自动排出,可以连续作业;
5.摇摆筛独特网架设计,筛网使用时间长久, 换网快, 只需3-5分钟;
6.摇摆筛体积小,节省空间, 移动方便;
7.摇摆筛高可以达到五层,建议使用三层。


摇摆筛应用范围

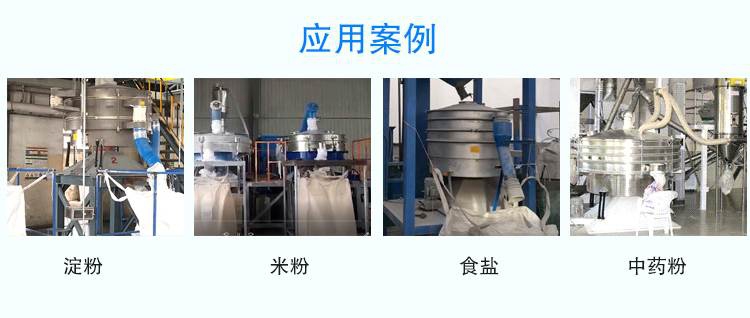

摇摆筛适可广泛用于化工、医药、食品与香料、茶叶、饲料、塑料、橡胶、化肥、糖盐业、木业及胶合板、再生行业等行业对精细物料的分级处理等作业。


摇摆筛工作原理

摇摆筛基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调,每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
摇摆筛因此建立水平与抛掷三维翻滚运动。物料从到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
摇摆筛在水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

摆动筛此次过程在每筛层之间重复进行。

ybs圆形摇摆筛基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出,以此来完成整个筛分工作


圆形摇摆筛参数

型 号直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS8008000.29≤250.073-36-105-80.75
YBS100010000.718-151.5
YBS120012001.1115-302.2
YBS160016001.8325-403
YBS200020002.6230-504
YBS250025004.6140-60

5.5

1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。

2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。

3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。
